带你走进立轴制砂机的每个组成部分以及其自己
文章来源：www.hnlx3.com 发布时间：2020-07-15 08:40

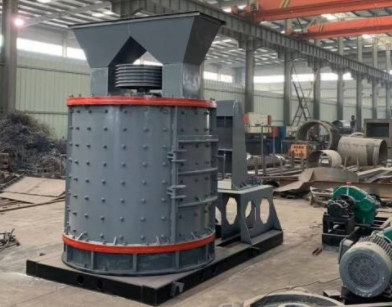

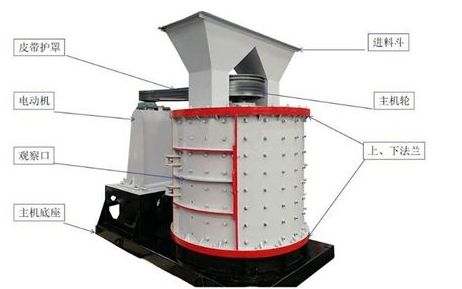

立轴制砂机由进料斗、分料器、涡动破碎腔、叶轮體、主轴总成、底座、传动设备及電机等七部分组成。
1.进料斗
进料斗的结构為一倒竖的棱台體（或圆筒體），进料口设置耐磨环，从给料设备的来料经给料斗进入破碎机。
2.分料器
分料器设备在涡动破碎腔的上部，分料器的作用便是将从给料斗来料进行分流，使一部分物料经由中心入料管直接进入叶轮被逐步加快到较高速度抛射出去，使另一部分物料从中心入料管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速度物料冲击破碎，不添加功率耗费，增大生产能力，进步破碎功率。
3.涡动破碎腔
涡动破碎腔的结构形状為上、下两段圆柱體组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，构成物料衬层，物料的破碎进程发生在涡动破碎腔内，由物料衬层将破碎作用涡动破碎腔壁隔开，使破碎作用仅限于物料之间，起到耐磨自衬的作用。
4.叶轮
叶轮结构由特别材料制作的一空心圆柱體，设备在主轴总成上端轴头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是立式冲击破碎机的要害元件。
5.底座
涡动破碎腔、主轴总成、電动机、传动设备均设备在底坐上，底座结构形状，中部為四棱柱空间，四棱柱空间的中心，用于设备主轴总成，两头构成排料通道。双電动机设备在底座纵向两头，底座可设备在支架上，也可直接设备在基础上。
6.传动设备
采用单電机或双電机驱动的皮带传动安排(75kw以上，為双電机传动)，双電机驱动两台電动机别离设备在主轴总成两头，两電机皮带轮用皮带与主轴皮带轮相连，使主轴两头受力平衡，不发生附加力矩。
立轴制砂机厂家河南利鑫所生产的立轴制砂机设备适用于硬度不高于320Pa的软或中硬和极硬矿石物料的破碎，立轴制砂机广泛运用于大的、冶炼、建材、公路、铁路、水利和化學工业等众多部门。立轴制砂机价格详情请咨询電话(同微信)13653715941。
1.进料斗
进料斗的结构為一倒竖的棱台體（或圆筒體），进料口设置耐磨环，从给料设备的来料经给料斗进入破碎机。
2.分料器
分料器设备在涡动破碎腔的上部，分料器的作用便是将从给料斗来料进行分流，使一部分物料经由中心入料管直接进入叶轮被逐步加快到较高速度抛射出去，使另一部分物料从中心入料管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速度物料冲击破碎，不添加功率耗费，增大生产能力，进步破碎功率。
3.涡动破碎腔
涡动破碎腔的结构形状為上、下两段圆柱體组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，构成物料衬层，物料的破碎进程发生在涡动破碎腔内，由物料衬层将破碎作用涡动破碎腔壁隔开，使破碎作用仅限于物料之间，起到耐磨自衬的作用。
4.叶轮
叶轮结构由特别材料制作的一空心圆柱體，设备在主轴总成上端轴头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是立式冲击破碎机的要害元件。
5.底座
涡动破碎腔、主轴总成、電动机、传动设备均设备在底坐上，底座结构形状，中部為四棱柱空间，四棱柱空间的中心，用于设备主轴总成，两头构成排料通道。双電动机设备在底座纵向两头，底座可设备在支架上，也可直接设备在基础上。
6.传动设备
采用单電机或双電机驱动的皮带传动安排(75kw以上，為双電机传动)，双電机驱动两台電动机别离设备在主轴总成两头，两電机皮带轮用皮带与主轴皮带轮相连，使主轴两头受力平衡，不发生附加力矩。
立轴制砂机厂家河南利鑫所生产的立轴制砂机设备适用于硬度不高于320Pa的软或中硬和极硬矿石物料的破碎，立轴制砂机广泛运用于大的、冶炼、建材、公路、铁路、水利和化學工业等众多部门。立轴制砂机价格详情请咨询電话(同微信)13653715941。
